主板
消费级的主板主要用途针对游戏场景，搭载一个 x16 的显卡 PCI 插槽，并且支持 CPU 直连；企业级的主板强调可扩展性，具有较多的内存插槽和 PCIe 插槽，一般典型的 PCIe 插槽数量在
主板常见参数
| 参数 | 核心含义 | 为什么关注 |
|---|---|---|
| CPU 插座（Socket） | 物理接口 | 插座不匹配 = 无法安装 CPU |
| 供电相数（VRM） | CPU 供电模块 | 超频/高功耗 CPU 稳定性 |
| 芯片组（Chipset） | 决定 CPU 支持、PCIe 通道、超频能力 | 错芯片组 = CPU 装不上；高端芯片组解锁更多 PCIe/M.2 |
| 内存支持 | 类型/频率/通道/容量 | 影响多任务、游戏帧数；DDR5 已主流 |
| PCIe 插槽 | 版本 × 通道数 | 显卡/SSD/扩展卡带宽瓶颈 |
| M.2 插槽 | SSD 接口数量/规格 | 系统盘+游戏盘速度 |
| 后置 I/O | USB/网口/音频 | 外设连接 |
| 扩展槽 | SATA/PCIe 小槽 | 机械硬盘/声卡/采集卡 |
| BIOS 功能 | 超频/调试 | 后期优化 |
| 尺寸/布局 | Form Factor | 机箱兼容 + 走线 |
CPU 适配性
主板的型号首先受限于 CPU，不同的 CPU 需要使用的主板互不相同。因此，Intel CPU 和 AMD CPU 必须使用完全不同的主板，不能混用，选择主板时，应该先选择 CPU。
- 插座，不同的 CPU 使用不同的插座，即使是同一个公司的不同的 CPU 插座也不一定相同。AMD 的插槽一般是 A65，intel 的插槽一般是 LGB 1700。
- CPU 供电相数 VRM，指 CPU 供电单元的数量，一般的 PC 级供电单元，每个可以提供 20 W 的供电，主板上包含多个 CPU 供电单元，多个单元的总供电数量要能够 cover CPU 的 TDP（Thermal Design Power, CPU 满载设计功率）；
芯片组
也称为南桥（Platform Controller Hub），总管计算机的外设。芯片组通过扩展总线通道和 CPU 进行交互，区分于 CPU 的直连通道。
对于 intel 来说，扩展总线通道使用了一种专用的总线协议 DMI 总线，而 AMD 则依旧使用的是 PCIe 通道
┌──────────────┐
│ CPU │
│ ├──16× PCIe5 GPU
│ ├──4× PCIe4 NVMe
│ └─── DMI4.0 x8 ─────┐
└──────────────┘ │
▼
┌───────────────────┐
│ PCH │
│ USB / SATA / PCIe │
│ 网卡 / 声卡等控制器 │
└───────────────────┘插槽形状
在目前的消费级 PC 主板上，有不同类型的外设插槽类型。
注意 CPU 使用 CPU 插槽，内存使用 DDR 插槽。一般的消费级主板，CPU 插槽是 1个，内存插槽是 4 个。
PCIe 插槽
单个 PCIe5 的通道带宽是 4GiB/s，单个 PCIe4 的通道带宽是 2GiB/s。一些设备的带宽要求较高，可以将多个通道进行合并，从而被同一个设备所使用。接口形似一个钥匙。
典型的通道合并规格有：
- x1：网卡、声卡、WiFi 卡
- x4：NVMe SSD 硬盘、Thunderbolt 卡、10G 网卡
- x8：双卡桥接、AI 加速卡
- x16：显卡、高性能计算卡
常见的 PCIe 设备
| 设备类型 | 推荐规格 | 带宽需求 | 示例产品 |
|---|---|---|---|
| GPU | x16 | ≥32 GiB/s | RTX 4090 / 5090 |
| NVMe SSD | x4 | 8-16 GiB/s | 三星 990 PRO (Gen4) / 致态 TiPro9000 (Gen5) |
| 10G/25G 网卡 | x4 | ≥5 GiB/s | Mellanox ConnectX-6 |
| Thunderbolt 卡 | x4 | 5 GiB/s | 华硕 ThunderboltEX 4 |
| WiFi 卡 | x1 | <1 GiB/s | Intel BE200 |
| RAID 扩展卡 | x4/x8 | 10-30 GiB/s | 华硕 Hyper M.2 x16 |
| 专业采集卡 | x8/x16 | 20+ GiB/s | Blackmagic DeckLink 8K |
M.2 插槽

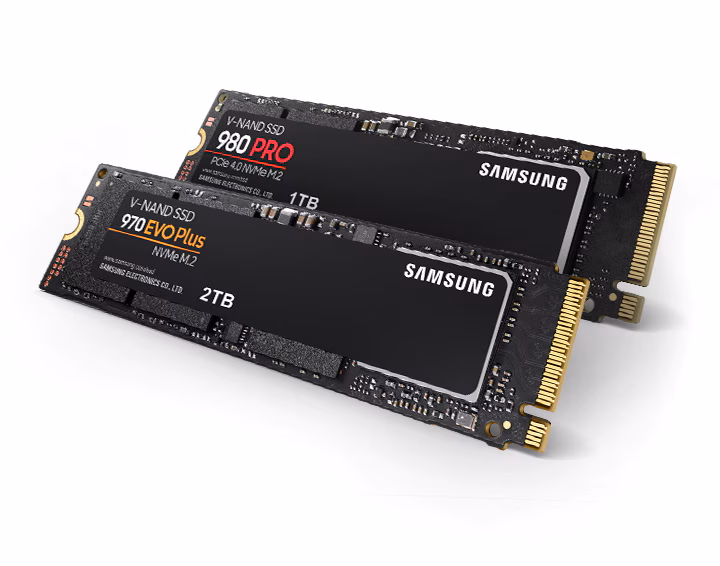

常见的使用 M.2 插槽的设备，有 NVMe SSD 硬盘，下层使用的可以是 PCIe 总线协议、SATA 协议、USB 协议

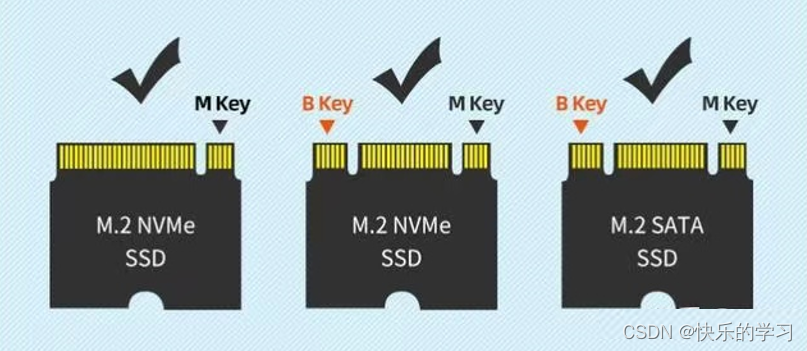

插槽形态差异（Key Type），M.2 接口有不同的“缺口（Key）”设计，用来防止错误插入：
- M Key：用于 NVMe SSD，支持 PCIe x4。
- B Key：用于 SATA/PCIe x2/USB。
- B+M Key：混合型 SSD，能在 B 或 M 插槽上都插。
SATA 接口
主要用于老式的机械硬盘，形状形如 L 形。
IO 背板
位于主板背面边缘，插入机箱后对应机箱后面板的开口。通常是一块长条形金属区域，有很多接口孔，用于外接各种设备。
- 音频接口，3.5mm 音频口（Line-out、Mic-in、Line-in），有些高端板带 光纤输出（S/PDIF）
- USB 接口，USB 2.0 / 3.0 / 3.1 / 3.2，有的板上还有 USB-C 接口
- 网络接口（LAN），RJ45 网口，可能是 1G/2.5G/10G，高端板可能还有双网口或光纤接口
- 视频输出接口（仅 CPU 带集显或板载显卡时有），HDMI、DisplayPort、VGA
- PS/2 接口，有些板还保留老式键盘/鼠标接口
- Wi-Fi / 蓝牙天线接口（天线螺母接口）
其他插槽
| 插槽名称 | 形状描述 | 尺寸/针脚 | 用途 | 位置 | 示例设备 |
|---|---|---|---|---|---|
| 前置面板头 | 小针脚阵列（2x5 或 2x10） | 9-19 针 | 接机箱按钮/灯 | 主板右下 | Power SW / HDD LED |
| ARGB / RGB 头 | 小 3/4 针排针 | 3 针 (RGB) / 4 针 (ARGB) | 接灯条 | 主板边缘 | 风扇/灯带 |
| Thunderbolt 头 | 5 针小排针 | 5 针 | 接 TB 扩展卡 | 主板下 | 华硕 TBEX 4 |
| COM 串口头 | 9 针排针 | 9 针 | 老设备调试 | 主板后 I/O | 工业串口 |
| TPM 头 | 2x7 或 2x10 排针 | 14/20 针 | 安全模块 | 主板下 | TPM 2.0 模块 |
| 扇热头 | 小 3/4 针口 | 3 针 (DC) / 4 针 (PWM) | 接风扇/水泵 | 主板四周 | 240 水冷泵 |
| ATX 电源头 | 大方块排针 | 24 针主 + 8 针 CPU | 供电 | 主板右上 | 海盗船 RM850x |
| PCIe 电源头 | 6/8 针方块 | 6+2 针 | 给 GPU 供电 | 主板右 | RTX 4090 12VHPWR |
常见主板型号
PCIe 通道决定显卡安装的数量；M.2 决定了硬盘安装的数量；
主板和 CPU 一般相适应，并且分为消费级、专业级和企业级，分为对应个人 PC、工作室的工作站、企业的服务器。
intel 主板
intel 的 CPU 分为
- intel Core
- intel Xeon
| 芯片组 | 定位 | 超频支持 | PCIe 5.0 通道 | M.2 数量 | USB 20Gbps |
|---|---|---|---|---|---|
| Z890 | 发烧/超频 | CPU + 内存 | CPU: x16 + x4 芯片组: x4 | 4-5 | 2-3 |
| Z790 | 发烧/超频 | 是 | CPU: x16 + x4 芯片组: x4 | 4-5 | 2-3 |
| Z690 | 上代旗舰 | 是 | 同 Z790 | 4-5 | 1-2 |
| H810 | 入门/稳定 | 否 | CPU: x16 芯片组: 无 | 2-3 | 0-1 |
| H770 | 企业/稳定 | 否 | CPU: x16 + x4 芯片组: x4 | 4 | 1-2 |
| B860 | 中端 | 内存 | CPU: x16 + x4 芯片组: x4 | 3-4 | 1-2 |
| B760 | 主流性价比 | 内存 | CPU: x16 + x4 芯片组: x4 | 3-4 | 1 |
Z 高端/旗舰，Q 企业/商务，H 主流，B 入门，M 体积小但扩展性阉割 第一位数字，代际，第二位数字，级别
AMD 主板
AMD 的 CPU 分为
- Ryzen
- Threadripper
- EPYC
消费级
CPU
- 5000
- 7000
- 9000
| 芯片组 | 定位 | 超频支持 | PCIe 插槽数量 | M.2 数量 | USB 20Gbps |
|---|---|---|---|---|---|
| X870E | 旗舰/发烧 | 是 | 全 PCIe 5.0（x16 GPU + 多 x4 M.2） | 4-5 | 2-3 |
| X870 | 高端 | 是 | GPU PCIe 5.0 + 多 M.2 PCIe 5.0 | 4-5 | 1-2 |
| B850 | 中高端 | 是 | 双 PCIe 5.0（GPU + 1-2 M.2） | 3-4 | 1 |
| B840 | 主流 | 否 | GPU PCIe 5.0 + M.2 PCIe 4.0 | 2-3 | 0-1 |
| X670E | 旗舰/发烧 | 是 | 全 PCIe 5.0（x16 GPU + x4 M.2） | 4-5 | 2-3 |
| X670 | 高端 | 是 | GPU PCIe 5.0 M.2 PCIe 4.0 | 4 | 1-2 |
| B650E | 中高端 | 是 | 双 PCIe 5.0（GPU + 1 M.2） | 3-4 | 1 |
| B650 | 主流甜点 | 是 | GPU PCIe 5.0 M.2 PCIe 4.0 | 3-4 | 0-1 |
| A620 | 入门 | 否 | 全 PCIe 4.0 | 2 | 0 |
X 高端，B 主流，A 入门，E 扩展性增强 第一位数字，代际，第二位数字，级别
专业级
CPU
- 5000
- 7000
- 9000
主板
- WRX90、WRX80
- TRX50、TRX40
企业级
CPU
| 代际 | 典型型号 | 主板 |
|---|---|---|
| Naples | 7601、7551、7401 | SP3 |
| Rome | 7742、7702、7452 | SP3 |
| Milan | 7763、7713、7443 | SP3 |
| Genoa | 9654、9634、9374F | SP5 |
| Genoa Bergamo | 9754 | SP5 |
主板
- SP3 7001、7002、7003
- SP5 9004、9005
